Wbijana tuleja stalowa kotwa z gwintem M8 100szt.

KSD - wbijana rozporowa tuleja stalowa z gwintem wewnętrznym w ocynku

Podłoże: niezarysowany beton o klasie B25 lub wyższej, lity kamień naturalny.

Zalety - własności

• bardzo szybki i prosty montaż - wystarczy osadzak ręczny i młotek,
• mała głębokość kotwienia skraca czas potrzebny na montaż oraz pozwala ograniczyć koszty prac,
• nadaje się do montażu przy pomocy śrub z gwintem metrycznym lub prętów gwintowanych,
• pozwala na demontaż elementu i ewentualny ponowny montaż,
• możliwość osadzania kotwy równo z powierzchnią podłoża lub też głębiej,
• kotwy o rozmiarach do M12 nadają się doskonale do montażu sufitów podwieszanych.

Materiał: stal ocynkowana połyskowo, ocynk biały o grubości min. 5µm.

Przykłady zastosowania:

mocowanie instalacji klimatyzacyjnych, wentylacyjnych, wodociągowych, ciepłowniczych, sanitarnych, rurociągów, kanałów kablowych, rur, sufitów i konstrukcji podwieszanych, rusztowań, krat, barierek, bram, regałów, ekranów, konstrukcji stalowych, szyn, podpór, itp.

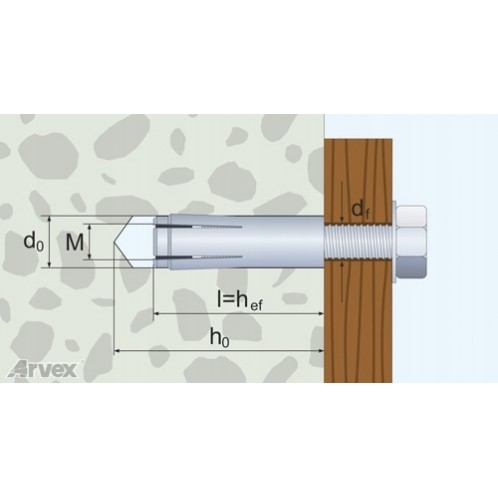

Zasada działania:

Kotwa jest zaopatrzona w wewnętrzny stożek rozpierający, który podczas wbijania osadzakiem powoduje rozparcie tulei i zaklinowanie kotwy w otworze. Narzędzie do osadzania jest tak skonstruowane, że nie powoduje uszkodzenia gwintu wewnętrznego kotwy.

Po wbiciu stożka rozpierającego kotwa zostaje unieruchomiona i nie ulega dodatkowym ruchom w trakcie wkręcania lub wykręcania śruby lub innego elementu z gwintem metrycznym. Nacisk wywierany na ścianki boczne otworu przez rozpartą tuleję powoduje występowanie sił tarcia, które gwarantują bezpieczeństwo mocowania.

W zależności od potrzeb, kotwę można osadzać na równi z podłożem lub głębiej.

Dane techniczne:

• Symbol: KSD M8 (2057.2002)
• Gwint wewnętrzny: M8
• Średnica zewn. kotwy i otworu w podłożu [mm]: 10
• Minimalna głębokość otworu [mm]: 33
• Długość tulei i minimalna głębokość kotwienia [mm]: 30
• Długość gwintu [mm]: 14
• Opak. jednostkowe [szt.]: 100
