Kołki rozporowe z hakiem zawijanym AHZ 14/70 10szt

AHZ 14/70 - 10szt.

AHZ - nylonowy kołek rozporowy z hakiem zawijanym (huśtawkowym) ocynkowanym na biało

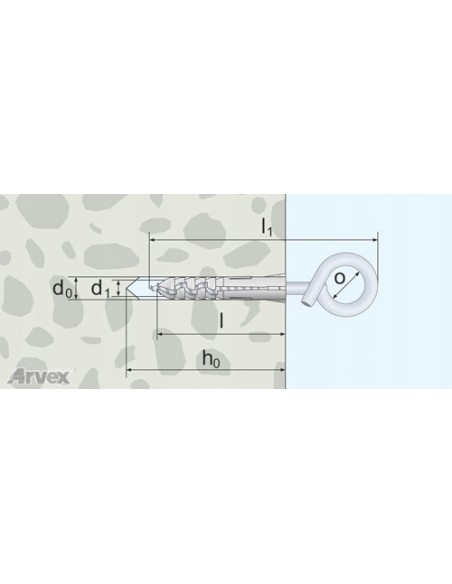

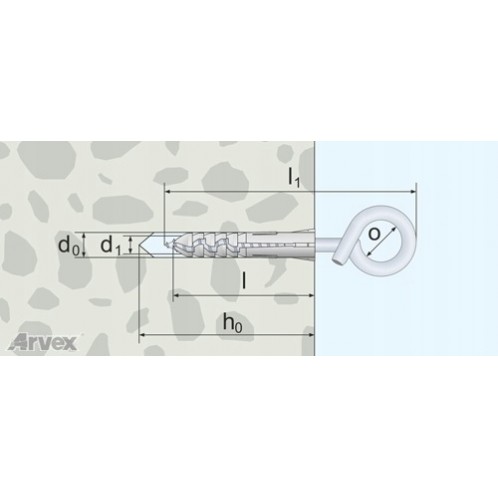

Dane techniczne:

• Symbol: AHZ 14
• Średnica koszulki dybla i otworu w podłożu d0 [mm]: 14
• Długość koszulki dybla l [mm]: 70
• Minimalna głębokość otworu h0 [mm]: 80
• Średnica haka d1 [mm]: 10.0
• Długość całkowita haka l1 [mm]: 130
• Średnica oczka o [mm]: 28
• Min. głębokość wkręcania haka [mm]: 80

Podłoże: beton, pełna cegła, kamień naturalny, gazobeton oraz inne pełne materiały, a także niektóre materiały lekkie i otworowe.

Zalety - własności

• zastosowanie w szerokiej gamie podłoży,
• skrzydła boczne uniemożliwiające obracanie się koszulki dybla w otworze,
• wewnętrzny profil koszulki dybla ułatwiający wkręcanie elementu rozporowego,
• maksymalny możliwy rozpór, dzięki specjalnej geometrii dybla,
• wykonany z najwyższej jakości surowców,
• krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).

Charakterystyka

Standardem na zachodzie Europy jest stosowanie do produkcji kołków rozporowych poliamidu 6 tzw. "nylonu" jako najodpowiedniejszego i najbezpieczniejszego materiału. Od początku swego istnienia firma Arvex zachęca swoich odbiorców do stosowania kołków rozporowych wyłącznie z nylonu ze względu na jego liczne zalety podane poniżej.

Dybel - wysokowartościowy poliamid 6 (nylon):

• niewrażliwość na temperaturę w zakresie -40°C do +100°C,
• odporność na procesy korozji tworzyw, gnicia, starzenia i pękanie,
• wyższa elastyczność i ciągliwość powodująca większą odporność na rozciąganie,
• odpowiednia twardość, dająca lepszą wytrzymałość na ściskanie i umożliwiająca przenoszenie większych obciążeń,
• w przeciwieństwie do innych tworzyw nylon może być stosowany na zewnątrz budynków bez ryzyka kruszenia, czy pękania.

Hak - utwardzana stal ocynkowana na biało.

UWAGA

• stosowanie dybli rozporowych z tworzyw sztucznych nie jest zalecane w miejscach narażonych na stałe obciążenia w temperaturach wyższych niż 40°C,
• wiercenie w podłożach otworowych powinno odbywać się bez udaru.

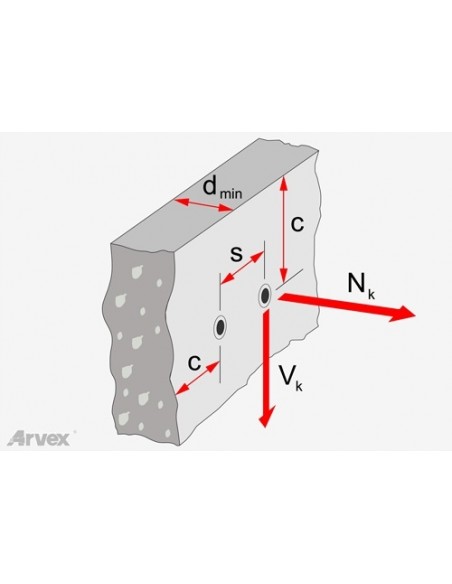

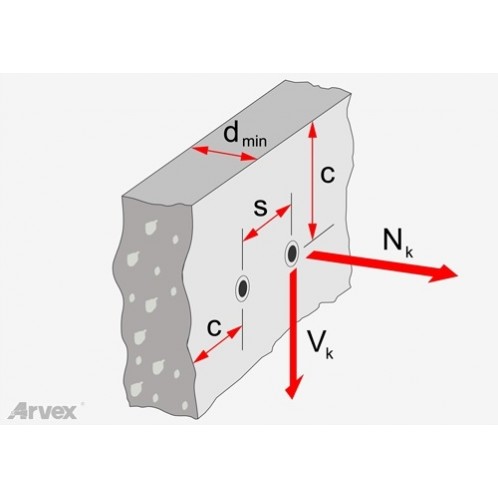

Parametry montażu:

• Minimalna odległość od krawędzi cmin [mm]: 140
• Minimalny rozstaw osi smin [mm]*: 140/210
• Minimalna grubość podłoża dmin [mm]: 105
• Efektywna głębokość zakotwienia hef [mm]: 70

* niższa wartość dotyczy montażu w betonie, a wyższa w cegle pełnej.

Nośności obliczeniowe na wyrywanie Nk [kN]:

• beton**: 1.67 (~167kg)
• cegła pełna**: 1.20 (~120kg)
• cegła otworowa***: -
• gazobeton***: 0.40 (~40kg)

* 1kN = ±100kg; przy zachowaniu wymaganych minimalnych parametrów montażowych: odległości od krawędzi podłoża, rozstawu osi oraz głębokości kotwienia. Wartości na ścinanie znajdują się w krajowej ocenie technicznej,

** wartości uwzględniają współczynnik bezpieczeństwa:

• 1.8, beton klasy nie niższej niż C20/25 wg PN-EN 206+A1:2016,
• 2.5, cegła pełna ceramiczna klasy nie niższej niż 20 wg PN-EN 771-1+A1:2015,

*** mocowanie w cegle otworowej i gazobetonie nie zostało objęte krajową oceną techniczną; wartości uwzględniają współczynnik bezpieczeństwa = 6.
