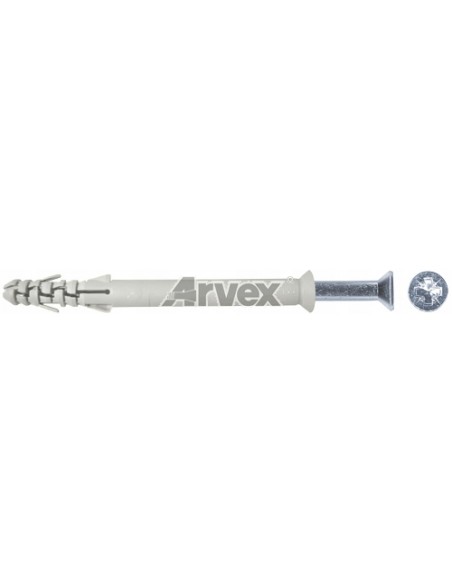

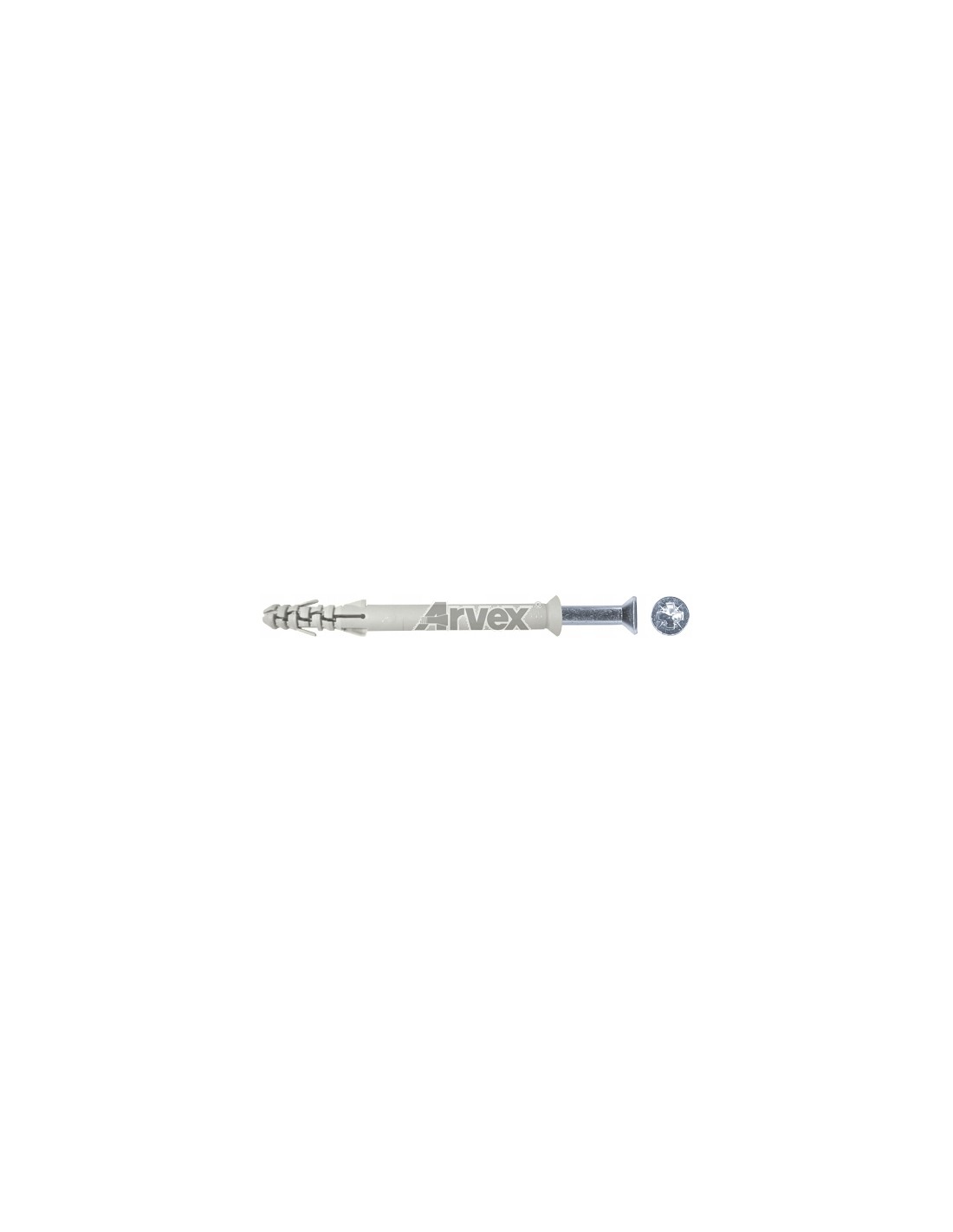

Kołki rozporowe do murów pełnych PZ 8x60 100szt.

ARS - dybel ramowo-elewacyjny do murów pełnych, koszulka nylonowa z krótką strefą rozporową, wkręt z łbem stożkowym, nacięcie krzyżowe pozidriv, ocynkowany na biało

| Rozmiar: 8/60

| Opakowanie: 100szt.

Podłoże: cegła pełna, ceramiczna, silikatowa, klinkierowa, marmur, kamień naturalny, beton, inne pełne materiały budowlane.

NIE STOSOWAĆ DO PODŁOŻY OTWOROWYCH I PUSTAKÓW MIĘKKICH.

Najczęstsze zastosowania: mocowanie ram drzwiowych i okiennych, łat i płyt z drewna, konstrukcji drewnianych, a także urządzeń w pełnym betonie, cegle, itp. pełnych materiałach.

Zalety - własności

• specjalny wewnętrzny kształt dybla zabezpiecza przed przedwczesnym rozpieraniem,
• skrzydła antyrotacyjne zapobiegają obracaniu się dybla w otworze podczas montażu,
• tępo wykonany gwint na wkrętach nie tnie dybla, maksymalnie rozpierając go podczas wkręcania,
• długa tuleja dybla idealnie chroni wkręt przed korozją i umożliwia najwygodniejszy montaż przelotowy,
• natychmiastowa obciążalność i maksymalne bezpieczeństwo dzięki specjalnie opracowanej geometrii śruby i koszulki,
• krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).

Materiał:

• koszulka dybla - wysokowartościowy poliamid (nylon 100%) odporny na niszczące procesy starzenia, warunki panujące na zewnątrz budynków oraz temperatury od -40°C do +100°C.
• wkręt - stal węglowa zabezpieczona przed korozją poprzez ocynkowanie na biało.

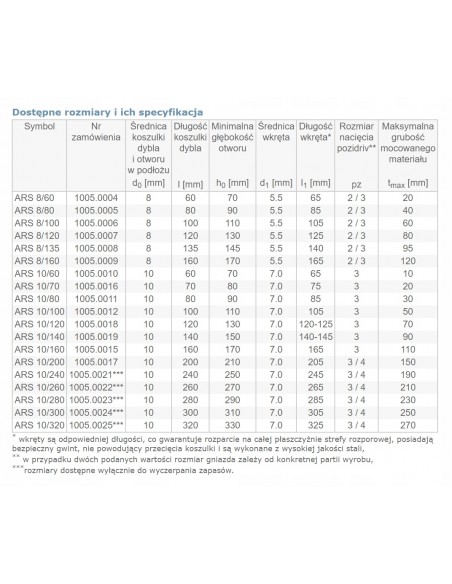

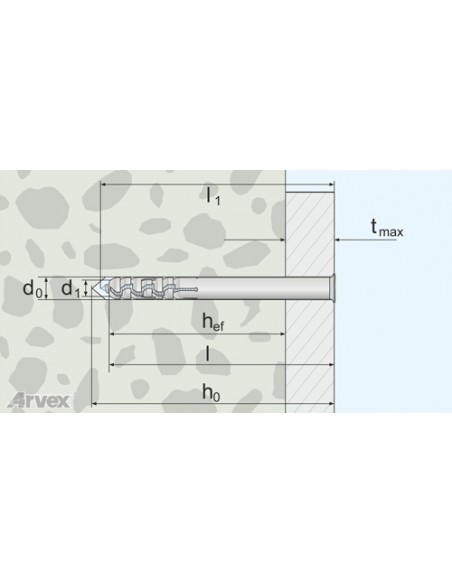

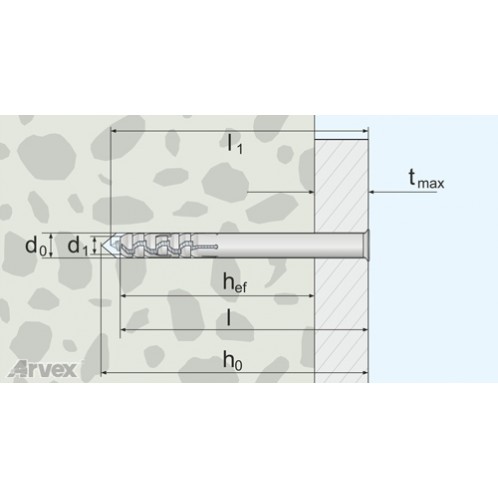

Dane techniczne:

• Średnica koszulki dybla i otworu w podłożu d0 [mm]: 8
• Długość koszulki dybla l [mm]: 60
• Minimalna głębokość otworu h0 [mm]: 70
• Średnica wkręta d1 [mm]: 5.5
• Długość wkręta l1 [mm]: 65
• Rozmiar nacięcia pozidriv** pz [mm]: 2/3
• Maksymalna grubość mocowanego materiału tmax [mm]: 20

Rodzaj montażu: przelotowy i dystansowy (np. mocowanie elementów do podłoża pokrytego izolacją).

Zasada działania:

Montaż przelotowy zdecydowanie skraca czas wykonywanych prac. Natomiast dzięki zastosowaniu specjalnego, dłuższego wkręta o tępym gwincie, koszulka nie jest rozcinana, a dybel jest rozparty do ostatniego zęba. W ten sposób mocowanie jest pewne i bezpieczne.

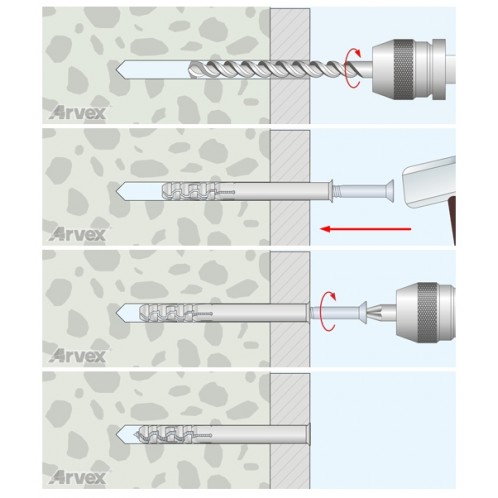

Instrukcja montażu krok po kroku:

• Przez mocowany materiał wiercimy w podłożu otwory o średnicy i głębokości podanej w tabeli.
• Pobijając lekko młotkiem w łeb wkręta, umieszczamy dybel w otworze, aż do oparcia się kołnierza dybla na mocowanym materiale.
• Dokręcamy wkręt śrubokrętem lub wkrętarką z odpowiednią końcówką pozidriv.
• Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia. Łeb wkręta w razie potrzeby można zaślepić kołpakiem ozdobnym.

UWAGA

Zabronione jest podkładanie koszulki dybla pod mocowany materiał.
